先进增材制造平台


       增材制造包括各种技术，如SLM（选择性激光熔化）、EBM（电子束熔化）、FDM（熔融沉积建模）等。这些技术制造的部件通常存在各向异性、内部缺陷（如孔隙、未熔合）以及残余应力，这些都会影响疲劳性能。疲劳试验机在这里的应用场景可能包括评估不同工艺参数对疲劳寿命的影响，验证后处理技术（如热处理、表面处理）的效果，以及材料开发中的性能测试。

覆盖的应用场景包括：

1. 工艺参数优化：通过疲劳测试确定最佳打印参数，减少缺陷。

2. 后处理技术评估：比如热处理、HIP（热等静压）对疲劳寿命的影响。

3. 材料开发：测试新型合金或复合材料的疲劳性能。

4. 各向异性研究：评估不同打印方向的疲劳行为。

5. 表面处理效果：如机械抛光、喷丸处理对疲劳裂纹萌生的影响。

6. 复杂结构测试：点阵结构、拓扑优化部件的疲劳性能。

7. 行业应用案例：航空航天部件、医疗植入物等。


      涉及到的疲劳试验机类型，如高频疲劳试验机、多轴疲劳试验机，以及结合的非破坏性检测技术，如CT扫描、DIC等。可能还需要讨论挑战，如内部缺陷对测试结果的影响，以及通过原位监测技术来实时观察疲劳损伤。

     先进制造与增材制造（如3D打印）实验平台结合疲劳试验机的应用场景，主要集中在评估增材制造材料的疲劳性能、优化工艺参数、验证后处理技术效果以及满足高要求行业（如航空航天、生物医疗）的可靠性需求。以下是具体结合场景及关键技术：

1. 增材制造工艺参数优化与疲劳性能评估

研究内容：

  • 打印参数对疲劳寿命的影响：

    • 激光功率、扫描速度、层厚等参数对金属增材制造件（如SLM Ti-6Al-4V）内部缺陷（孔隙、未熔合）和疲劳性能的影响。

    • 通过疲劳试验筛选最优参数组合，平衡强度与疲劳寿命。

  • 支撑结构与残余应力控制：

    • 支撑设计对残余应力分布的影响，及其与疲劳裂纹萌生的关联性。

技术手段：

  • 高频疲劳试验机：测试高周疲劳（10⁶~10⁷次循环）性能。

  • 同步原位CT扫描：结合疲劳加载，实时观测内部缺陷（孔隙、裂纹）的扩展过程。

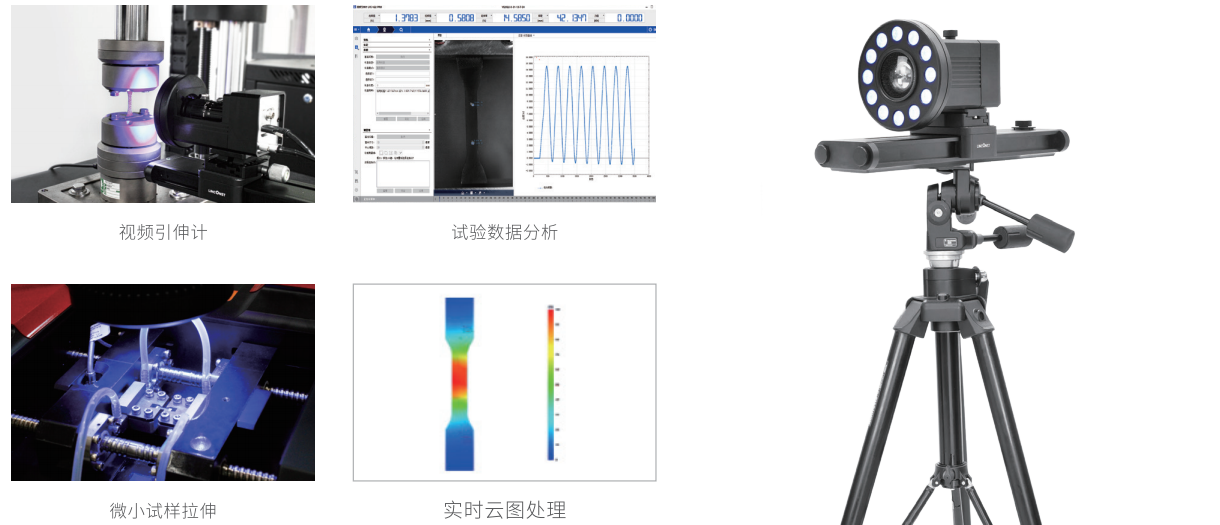

  • 数字图像相关（DIC）：分析表面应变分布与裂纹起始位置。

  • image.png

2. 后处理技术对疲劳性能的改进验证

研究内容：

  • 热等静压（HIP）处理：

    • HIP消除内部孔隙后，金属增材件（如Inconel 718）的疲劳寿命提升效果。

  • 表面后处理：

    • 机械抛光、喷丸强化、激光重熔等对表面粗糙度及疲劳裂纹萌生的抑制效果。

    • 生物医疗植入物（如3D打印钛合金髋关节）的表面处理后疲劳-腐蚀耦合行为。

技术手段：

  • 旋转弯曲疲劳试验机：模拟生物植入物的循环弯曲载荷。

  • 多轴疲劳试验机：评估复杂应力状态下后处理材料的疲劳极限（如IPBF-5000）。

3. 增材制造材料开发与疲劳性能预测

研究内容：

  • 新型合金与复合材料的疲劳特性：

    • 高熵合金、陶瓷增强金属基复合材料（如Al-SiC）的增材制造可行性及疲劳性能测试。

  • 各向异性行为研究：

    • 增材制造件的层间方向（Z轴）与平面方向（X/Y轴）的疲劳性能差异（如SLM 316L不锈钢）。

技术手段：

  • 原位SEM疲劳试验：观察裂纹沿晶界或熔池边界的扩展路径。

  • 晶体塑性有限元模拟（CPFEM）：结合疲劳试验数据，预测不同取向的疲劳寿命。

4. 复杂结构件的疲劳可靠性验证

研究内容：

  • 轻量化点阵结构：

    • 3D打印钛合金点阵结构在航空航天中的疲劳能量吸收特性。

    • 点阵单元拓扑优化对疲劳寿命的影响（如Gyroid vs. Body-Centered Cubic结构）。

  • 仿生结构设计：

    • 仿骨骼多孔结构的疲劳-生物力学性能匹配（如骨科植入物）。

技术手段：

  • 定制夹具与多轴加载：适应复杂几何形状的疲劳测试需求（如弧形夹具+多自由度加载）。

  • 有限元分析（FEA）与试验对比：验证仿真模型对局部应力集中的预测精度。

5. 行业特定应用场景

(1) 航空航天领域

  • 发动机部件：

    • 3D打印涡轮叶片在高温（800°C）+高频振动下的疲劳-蠕变交互作用。

    • 疲劳试验结合热梯度加载（如感应加热系统）。

  • 航天器支架：

    • 铝合金增材件在热循环（-180°C~150°C）与机械载荷耦合下的疲劳性能。

(2) 生物医疗领域

  • 定制化植入物：

    • 3D打印多孔钛合金颅骨修复板的疲劳-腐蚀耦合测试（模拟体液环境）。

    • 动态力学分析（DMA）评估高分子材料（如PEEK）的疲劳粘弹性行为。

    • image.png                       image.png

(3) 汽车与能源领域

  • 轻量化车身部件：

    • 碳纤维增强聚合物（CFRP）增材件的疲劳性能与撞击损伤容限。

  • 燃料电池双极板：

    • 3D打印石墨双极板在交变压力与腐蚀介质中的疲劳-化学耦合失效。

6. 智能化与数据驱动疲劳分析

研究内容：

  • 机器学习辅助寿命预测：

    • 基于疲劳试验数据训练模型，预测不同工艺参数下的增材件寿命（如随机森林、神经网络）。

  • 数字孪生与实时监测：

    • 结合传感器数据（应变、温度）与疲劳试验机反馈，构建增材制造件的全生命周期疲劳模型。

技术手段：

  • AI优化实验设计：自动调整疲劳试验参数（如载荷幅值、频率）以加速数据采集。

  • 云平台数据共享：整合全球增材制造疲劳数据库，支持协同研发。

关键挑战与未来方向

  1. 内部缺陷的精准控制：

    • 孔隙、未熔合等缺陷对疲劳寿命的影响机制及在线检测技术（如熔池监控）。

  2. 多物理场耦合测试：

    • 高温、腐蚀、辐照等极端环境与疲劳载荷的同步加载（如核聚变堆部件）。

  3. 标准化与认证体系：

    • 建立增材制造疲劳测试标准（如ASTM/ISO），推动行业应用。

  4. 微纳尺度疲劳机理：

    • 结合微柱压缩、纳米压痕技术研究晶粒/缺陷尺度的疲劳行为。

典型应用案例

  • GE航空LEAP发动机燃油喷嘴：

    • 3D打印镍基合金喷嘴通过高频疲劳试验验证10⁷次循环寿命，实现减重25%。

  • Stryker医疗钛合金植入物：

    • 多孔结构经旋转弯曲疲劳测试，满足ASTM F2077标准，获批临床应用。

  • SpaceX火箭发动机部件：

    • 增材制造铜合金燃烧室通过热-机械疲劳试验，耐受极端温度交变载荷。

总结

       先进制造与增材制造实验平台结合疲劳试验机的核心应用场景包括：工艺优化、后处理验证、材料开发、复杂结构测试及行业定制化需求。通过疲劳试验机与多尺度表征技术（如原位CT、DIC、SEM）的协同，可系统性揭示增材制造件的疲劳失效机制，推动其在航空航天、生物医疗等高端领域的可靠应用。未来趋势将聚焦于智能化测试、多场耦合标准化及缺陷-性能关联数据库的构建。
