微观多尺度力学表征


微观多尺度力学表征包括从纳米、微米到宏观不同尺度下的力学性能测试,比如原位观测微观结构变化、裂纹萌生与扩展,以及如何将这些微观现象与宏观的力学数据关联起来。

多尺度力学表征的方法,包括不同尺度的测试技术,比如SEM、TEM、AFM与疲劳试验机的结合,还有跨尺度数据的关联方法。然后是试验过程中的注意事项,涵盖样品制备、设备校准、环境控制、数据采集、安全操作等方面。



在材料疲劳研究中,结合微观多尺度力学表征技术(如纳米压痕、原位电子显微镜、数字图像相关DIC等),能够揭示材料从原子/晶粒尺度到宏观尺度的疲劳损伤演化规律。以下是疲劳试验机在多尺度力学表征中的应用方法及试验关键注意事项:




一、微观多尺度力学表征方法

1. 多尺度力学参数获取

  • 宏观尺度:

    • 通过疲劳试验机获取应力-应变曲线、疲劳寿命(S-N曲线)、裂纹扩展速率(da/dN)等宏观力学参数。

    • 结合DIC技术分析全场应变分布,识别局部塑性变形区域。

  • 微观/介观尺度:

    • 原位SEM/TEM疲劳测试:
            使用微型疲劳试验机(如微机电系统MEMS)在电子显微镜内直接观察位错运动、裂纹萌生(如沿晶/穿晶断裂)及微观空洞演化。

    • 纳米压痕/划痕:
            在疲劳加载前后对材料局部区域进行纳米力学测试,测量硬度、弹性模量变化,评估循环载荷导致的局部软化/硬化效应。

    • EBSD与XRD分析:
            通过电子背散射衍射(EBSD)表征晶粒取向演变,结合X射线衍射(XRD)分析残余应力分布。

  • 跨尺度数据关联:

    • 建立微观缺陷(如夹杂物、孔洞)分布与宏观疲劳性能的统计模型(如Weibull分布)。

    • 基于晶体塑性有限元(CPFEM)模拟,将位错滑移行为与宏观疲劳响应关联。

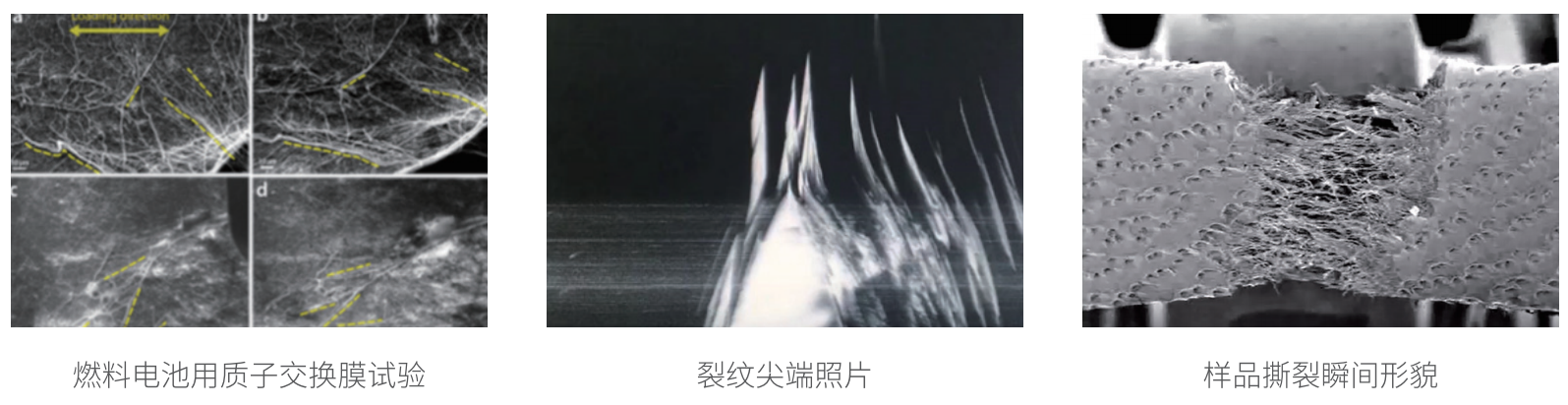

    • image.png




二、试验过程关键注意事项

1. 样品制备与标定

  • 样品几何设计:

    • 微观观测需设计特殊试样(如哑铃型薄片、带缺口试样),确保加载区域与观测区域匹配(如SEM样品尺寸通常<10mm)。

    • 避免试样边缘毛刺或表面污染,需通过电解抛光或FIB加工获得洁净观测表面。

  • 标记与定位:

    • 使用激光刻蚀或光刻技术在样品表面制作微米级网格标记,便于多尺度变形追踪(图1)。

    • 对原位观测样品,需预先标定显微镜视野与加载轴的对中性,避免视场偏移。

2. 设备集成与同步控制

  • 多设备协同:

    • 疲劳试验机与显微设备(如SEM、超景深显微镜)需通过定制夹具和接口模块集成,确保力学加载与图像采集同步触发。

    • 采用高速相机(>1000fps)捕捉动态裂纹扩展过程时,需同步记录载荷-时间信号。

  • 环境控制:

    • 高温/腐蚀环境中,使用封闭式环境腔体,并选择耐高温镜头或防腐蚀观测窗口(如蓝宝石玻璃)。

    • 真空环境下(如SEM内),需选择低挥发材料以避免污染真空系统。

3. 数据采集与噪声抑制

  • 振动与漂移控制:

    • 使用气浮隔振台减少机械振动对微观成像的影响,通过热漂移补偿算法校正长时间试验中的样品位移。

    • 对高频疲劳试验(>10Hz),采用频闪照明技术冻结运动图像。

  • 信号去噪:

    • 对纳米压痕等微区测试数据,采用小波变换或低通滤波消除环境噪声。

    • 通过多周期平均法提高原位EBSD/XRD数据信噪比。

4. 试验安全与稳定性

  • 载荷容限监控:

    • 设置载荷阈值报警,避免因局部损伤导致试样突然断裂损坏仪器(如SEM中的碎片飞溅)。

    • 对脆性材料(如陶瓷),采用位移控制模式而非载荷控制,防止过载失效。

  • 长期稳定性保障:

    • 定期校准载荷传感器和位移计(如使用标准砝码和激光干涉仪)。

    • 对长达数周的高周疲劳试验,需配置不间断电源(UPS)和自动数据备份系统。




三、典型应用案例

案例1:钛合金多尺度疲劳分析

  • 宏观试验:通过轴向疲劳试验机(R=-1,频率20Hz)获取S-N曲线。

  • 微观表征:

    • 原位SEM观测发现,疲劳裂纹优先在α/β相界面处萌生。

    • 纳米压痕显示β相较α相更易发生循环软化。

  • 跨尺度建模:基于CPFEM预测不同相分布对疲劳寿命的影响,与试验误差<15%。

案例2:聚合物复合材料界面损伤研究

  • 试验设计:使用三点弯曲疲劳加载,同步显微红外热像仪监测界面温升。

  • 关键发现:

    • 纤维/基体界面脱粘导致局部温升(ΔT≈5℃),早于宏观刚度下降。

    • 通过DIC分析证实界面损伤区应变集中系数达3.2。




四、常见问题与解决方案

问题

原因

解决方案

显微图像模糊

振动干扰或样品位移漂移

加装隔振装置,采用图像稳定算法

纳米压痕数据离散度大

表面粗糙或污染

抛光至Ra<10nm,清洁后氩离子刻蚀

疲劳寿命异常分散

试样加工一致性差

严格控制加工公差(±0.01mm)

原位观测视野丢失

加载导致样品偏移

使用闭环定位系统实时校正




五、未来技术趋势

  • 人工智能辅助分析:
         利用深度学习自动识别疲劳裂纹、位错结构,实现高通量数据解析。

  • 多物理场耦合测试:
         集成热-力-电-化学多场加载,研究复杂环境下多尺度疲劳行为。

  • 超快成像技术:
         结合飞秒激光与超高速相机,捕捉纳秒级损伤瞬态过程。



通过系统化的多尺度表征与严格的过程控制,疲劳试验机能够为材料设计、寿命预测及可靠性评估提供从原子到工程部件级的全面数据支撑。



同步辐射CT+原位加载装置


同步辐射CT和原位加载装置结合起来,实现从微观到宏观的多尺度力学观测。

首先,同步辐射CT(Computed Tomography)是一种高分辨率的无损检测技术,利用同步辐射光源的高亮度和相干性,能够获取材料内部的三维结构信息,分辨率可以达到微米甚至纳米级别。原位加载装置则是在材料受到力学载荷(如拉伸、压缩、疲劳等)的同时,进行实时观测的设备。两者的结合可以在材料受力过程中,实时观察其内部结构的变化,从而揭示损伤演变的机制。

多尺度观测的实现需要从不同分辨率层次进行。同步辐射CT可以在不同尺度下进行扫描,比如低分辨率快速扫描用于宏观变形监测,高分辨率扫描用于捕捉微观结构变化。此外,可能需要结合其他表征技术,如数字图像相关(DIC)或电子显微镜,以补充不同尺度的信息。



同步辐射CT(同步辐射计算机断层扫描)与原位加载装置的结合,能够在材料或结构承受力学载荷(如拉伸、压缩、疲劳等)时,实时、无损地观测其内部微观结构(如裂纹、孔洞、相变等)的三维动态演化,实现从纳米到毫米级别的多尺度力学表征。以下是具体实现方法及关键技术要点:

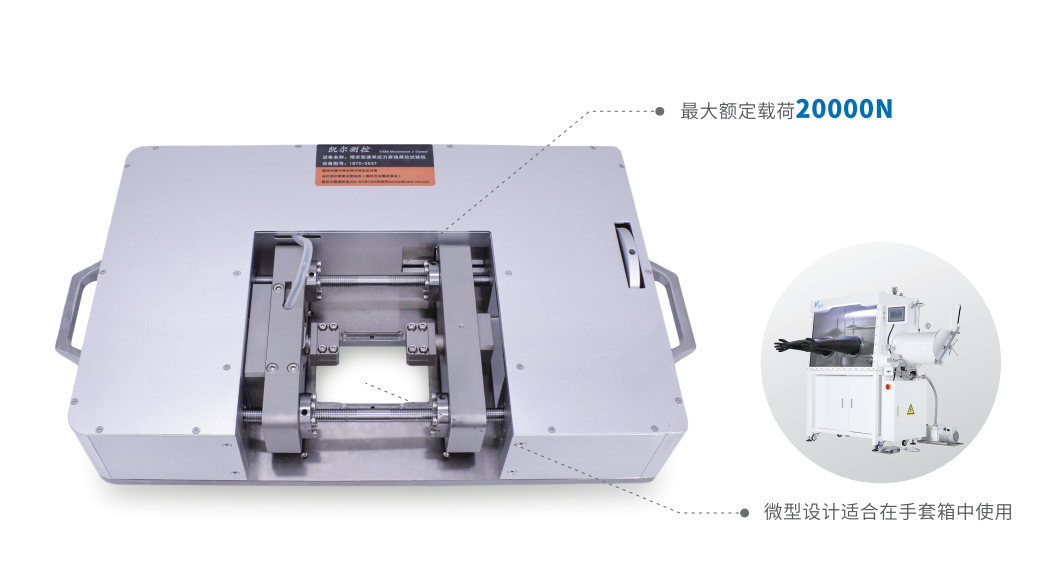

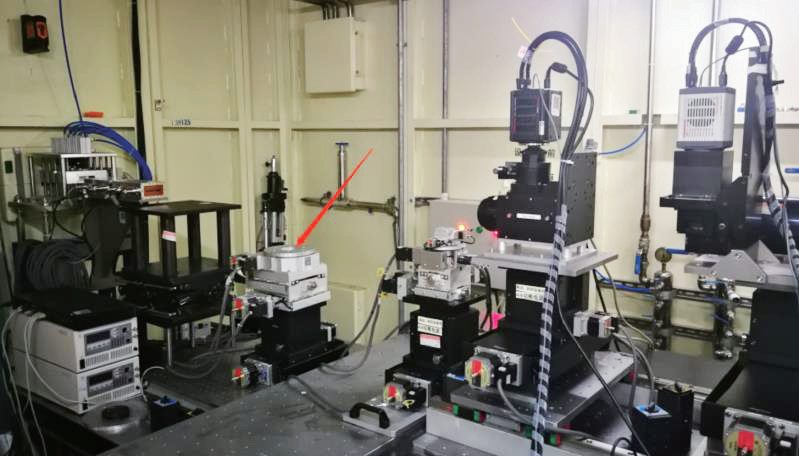

image.png     image.png




一、系统集成与硬件设计

1. 兼容性加载装置开发

  • 微型化与耐辐射设计:
         原位加载装置需适配同步辐射光源实验舱的空间限制(通常直径<50mm),采用轻量化材料(如钛合金、碳纤维)并优化机械结构。
         示例:德国DESY的同步辐射中心开发的微型疲劳加载装置,最大载荷5kN,可集成于高能X射线束线。

  • 多场耦合加载:
         支持力学加载(拉伸/压缩/剪切)与温度场(-150°C~1000°C)、湿度或腐蚀环境的同步控制,例如:

    • 高温加载:通过红外激光加热或电阻加热模块实现,配合耐高温陶瓷夹具。

    • 腐蚀环境:设计封闭式腔体,采用耐腐蚀窗口(如金刚石薄膜)透射X射线。

2. 同步辐射CT参数优化

  • 空间分辨率匹配:

    • 宏观尺度(~10μm分辨率):快速扫描(秒级)追踪整体变形与裂纹扩展路径。

    • 微观尺度(~0.1μm分辨率):局部区域高分辨扫描,捕捉晶粒滑移、微孔洞演化。

    • 动态成像:采用高速探测器(如PCO.edge系列)实现亚秒级时间分辨率,捕捉动态损伤过程。

  • 光子能量选择:
         根据材料密度(如金属、聚合物)调节X射线能量(5-100keV),平衡穿透能力与对比度。
         示例:铝合金(低Z)常用20-30keV,钢铁(高Z)需50keV以上。




二、多尺度观测实验流程

1. 跨尺度实验设计

  • 分级扫描策略:

    • 预加载全局扫描:低分辨率CT(~10μm)获取初始缺陷分布(如铸造孔隙、夹杂物)。

    • 关键区域靶向观测:针对缺陷集中区域,切换高分辨率CT(~1μm)连续监测损伤演化。

    • 动态事件触发:设置力学参数阈值(如应变突增、声发射信号),自动触发高帧率CT拍摄。

  • 多模态数据融合:
         结合DIC(数字图像相关)表面应变场数据与CT内部结构变化,建立表面-内部损伤关联模型。

2. 实时同步控制

  • 时序精准同步:
         通过LabVIEW或EPICS系统控制加载装置与CT扫描时序,确保每个CT投影对应特定载荷/位移值。
         示例:在疲劳试验中,每100次循环后暂停加载,进行10秒快速CT扫描。

  • 数据标签化存储:
         将力学参数(载荷、位移、温度)与CT原始投影文件(.tiff序列)同步存储,便于后期关联分析。




三、数据处理与定量分析

1. 三维重建与可视化

  • GPU加速重建:
         使用FDK或迭代重建算法(如SIRT)将投影数据转换为三维体数据,借助GPU集群将重建时间从小时级缩短至分钟级。

  • 四维动态显示:
         通过时序CT数据集生成3D+时间的动画,直观展示裂纹扩展、相变区域生长等过程(图1)。

2. 微观参数提取

  • 缺陷量化分析:

    • 利用Avizo、Dragonfly等软件分割裂纹、孔洞,统计其体积、表面积、纵横比等参数。

    • 计算损伤变量(如孔隙率变化率 ΔVp/V0ΔVp/V0)与载荷循环次数的关联曲线。

  • 局部应变场计算:
         基于CT体数据,通过数字体积相关(DVC)算法计算材料内部三维应变张量分布,识别应变集中区。




四、典型应用案例

案例1:铝合金疲劳裂纹扩展研究

  • 实验条件:

    • 同步辐射CT:ESRF ID19线站,能量60keV,分辨率2μm,每500次循环扫描一次。

    • 加载装置:轴向疲劳试验,应力比R=0.1,频率5Hz。

  • 发现:

    • 裂纹在疲劳过程中呈现“加速-减速”交替扩展模式,与局部残余应力释放相关。

    • 裂纹尖端前方存在微米级孔洞聚集带,验证了损伤累积模型。

案例2:复合材料界面脱粘观测

  • 实验设计:

    • 碳纤维/环氧树脂试样,三点弯曲加载同步CT扫描(分辨率5μm)。

    • 结合DVC分析界面脱粘区域的内部应变集中(ε_max > 3%)。

  • 结果:

    • 脱粘起始于纤维束交叉处,扩展路径受树脂塑性变形影响。

    • 量化脱粘面积增长率与载荷幅值的线性关系(R²=0.93)。




五、技术挑战与解决方案

挑战

解决方案

辐射损伤

优化曝光时间,采用低剂量扫描模式;对敏感材料(如生物组织)使用冷冻固定。

运动伪影

开发刚性夹具减少振动,或采用基于投影数据的运动校正算法(如SORTEN)。

数据量庞大

使用无损压缩算法(如HDF5格式存储),结合AI自动筛选关键帧。

多尺度关联建模

通过有限元分析(FEA)将CT提取的微观缺陷参数导入宏观本构模型(如GTN模型)。




六、未来发展方向

  • 超快高分辨成像:
         结合自由电子激光(如欧洲XFEL),实现飞秒级时间分辨率与纳米空间分辨率,捕捉裂纹超快萌生过程。

  • AI驱动自动化:
         利用深度学习实时识别CT图像中的损伤特征,并反馈控制加载路径(如自适应变幅加载)。

  • 多物理场耦合:
         扩展至力-热-电-化学多场原位CT,研究电池电极、核材料等复杂环境下的失效机制。



通过同步辐射CT与原位加载装置的深度集成,研究者能够跨越多个尺度(从微米级孔洞到毫米级裂纹)揭示材料力学行为的本质规律,为航空航天、生物医疗等领域的材料设计与寿命预测提供革命性工具。


宏观断裂的全尺度研究



全尺度可能涉及从微观结构到宏观失效的整个过程。全尺度力学研究的定义,包括不同尺度的分析方法,比如微观、介观、宏观。多尺度模拟方法,实验观测技术,理论模型,比如分子动力学、有限元分析,还有像数字图像相关(DIC)这样的实验技术。理论模型方面,断裂力学的基础,比如线弹性断裂力学和弹塑性断裂力学,以及新兴的相场法、内聚力模型等。

广泛应用于如航空航天、能源、材料设计、土木工程和生物医学等领域。

宏观断裂的全尺度力学研究是一个涉及材料从微观结构到宏观失效行为的跨尺度研究领域,旨在揭示断裂的物理机制、演化规律及其与材料多尺度特性的关联。该领域结合实验、理论和数值模拟方法,从原子/分子尺度到宏观连续介质尺度,全面分析断裂过程的力学行为。以下是该领域的主要研究方向、关键问题和研究方法概述:




1. 全尺度断裂力学研究的关键科学问题

  1. 多尺度耦合机制

    • 如何将微观缺陷(如位错、晶界、孔洞)的演化与宏观裂纹扩展行为关联?

    • 材料非均匀性(如复合材料、多晶材料)对断裂路径的影响。

  2. 断裂的跨尺度演化

    • 微裂纹萌生、扩展、合并到宏观断裂的动态过程。

    • 动态加载(如冲击、疲劳)下不同时间-空间尺度的断裂行为耦合。

  3. 环境与界面效应

    • 腐蚀、高温、辐照等环境因素对多尺度断裂的影响。

    • 界面(如复合材料中的纤维/基体界面)在断裂中的主导作用。




2. 全尺度研究方法

(1) 多尺度模拟方法

  • 微观尺度:

    • 分子动力学(MD):模拟原子尺度的裂纹萌生和位错运动。

    • 离散位错动力学(DDD):研究位错与裂纹的相互作用。

  • 介观尺度:

    • 晶体塑性有限元(CPFEM):分析晶粒尺度塑性变形与断裂的关系。

    • 相场法(Phase Field):描述裂纹扩展路径和分支现象。

  • 宏观尺度:

    • 连续介质断裂力学(LEFM/EPFM):基于应力强度因子(K)、J积分等参数评估宏观断裂韧性。

    • 扩展有限元法(XFEM):模拟不连续位移场(裂纹)的传播。

(2) 实验观测技术

  • 原位实验:

    • 扫描电镜(SEM)、透射电镜(TEM)下的原位加载,观察微裂纹演化。

    • 同步辐射X射线成像:捕捉三维裂纹网络动态演化。

  • 全场测量:

    • 数字图像相关(DIC)技术:获取材料表面的应变场分布。

    • 声发射技术:监测裂纹扩展过程中的能量释放。

(3) 理论模型

  • 跨尺度本构模型:将微观变形机制(如位错密度演化)嵌入宏观本构方程。

  • 统计断裂力学:考虑材料缺陷分布的随机性对宏观强度的影响。

  • 内聚力模型(CZM):描述裂纹尖端附近的界面分离行为。




3. 典型应用领域

  1. 航空航天:

    • 复合材料结构(如碳纤维增强塑料)的冲击损伤与分层断裂分析。

    • 高温合金涡轮叶片的疲劳裂纹扩展预测。

  2. 能源与核工业:

    • 核反应堆材料的辐照脆化与断裂风险评估。

    • 页岩水力压裂中的多裂纹扩展模拟。

  3. 材料设计:

    • 高韧性金属玻璃、陶瓷基复合材料的跨尺度优化设计。

    • 仿生材料(如贝壳结构)的断裂抗性机制研究。

  4. 土木工程:

    • 混凝土、岩石等准脆性材料的宏观断裂与损伤演化。

  5. 生物医学:

    • 骨组织的疲劳断裂与修复机制。




4. 挑战与未来方向

  1. 计算瓶颈:

    • 微观-宏观耦合模拟的计算资源需求巨大,需发展高效多尺度算法(如机器学习加速的降阶模型)。

  2. 动态与多物理场耦合:

    • 动态加载(爆炸、冲击)与热-电-化耦合场下的断裂机理研究。

  3. 数据驱动方法:

    • 结合人工智能(AI)分析实验数据,建立断裂行为的预测模型。

  4. 智能材料与结构:

    • 自修复材料、形状记忆合金的断裂控制机制。

  5. 标准化与工程应用:

    • 将全尺度研究成果转化为工程断裂判据和设计规范。




5. 代表性研究案例

  • 石墨烯复合材料的断裂:通过MD模拟揭示石墨烯片层的界面滑移对宏观韧性的增强机制。

  • 金属增材制造的缺陷控制:结合X射线断层扫描和相场模拟,优化打印工艺以减少微孔洞导致的宏观断裂。

  • 地震断层带的多尺度破裂:研究岩石介观尺度损伤累积与宏观地震破裂的关联。





宏观断裂的全尺度力学研究通过整合多学科方法(力学、材料科学、计算科学),揭示了断裂行为的多层次机制,为材料设计、结构安全评估和极端环境应用提供了理论支撑。未来发展的核心在于突破尺度耦合的技术壁垒,并推动实验-模拟-理论的深度融合。
