极端环境模拟实验平台
极端环境模拟实验平台对材料或结构在极端环境与力学载荷耦合作用下的力学行为表征,主要通过多物理场加载、原位观测技术、多尺度分析等手段,揭示材料在复杂条件下的变形、损伤、失效机制。以下是具体表征内容及方法:

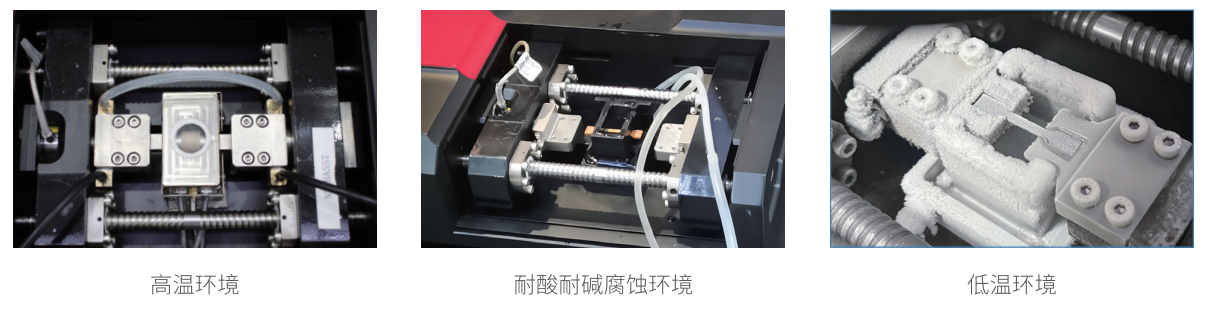

1. 高温环境下的力学行为表征
研究内容:
高温强度与塑性:高温(如1000°C以上)下的拉伸、压缩、弯曲强度及塑性变形能力(如航空发动机镍基高温合金)。
高温蠕变与持久寿命:恒定载荷下材料的蠕变速率、蠕变断裂时间(如核电站管道材料的服役寿命预测)。
热疲劳与氧化耦合:温度循环+机械载荷下的裂纹萌生(如燃气轮机叶片的热机械疲劳)。
技术手段:
高温万能试验机:集成电阻炉或感应加热,配合高温引伸计(如M-6000)。
原位SEM/TEM高温力学测试:在电镜内直接观察高温下裂纹扩展与位错运动(如:IBTC-2000MINI)。
同步辐射X射线衍射:实时分析高温变形中的晶体结构演变(如相变、晶格畸变)。
2. 低温环境下的力学行为表征
研究内容:
低温脆性断裂:液氮(-196°C)或液氦(-269°C)温区下的断裂韧性(如航天器铝合金的低温失效)。
超导材料力学性能:低温下超导体的临界电流与力学稳定性(如Nb₃Sn线圈的应变敏感性)。
低温塑性变形机制:低温对位错滑移、孪生等变形机制的影响(如钛合金的低温变形)。
技术手段:
低温万能试验机:配备液氦/液氮冷却系统(如suncitygroup太阳集团IPBF-20K低温试验机)。
低温冲击试验:夏比冲击试验机改装低温环境。

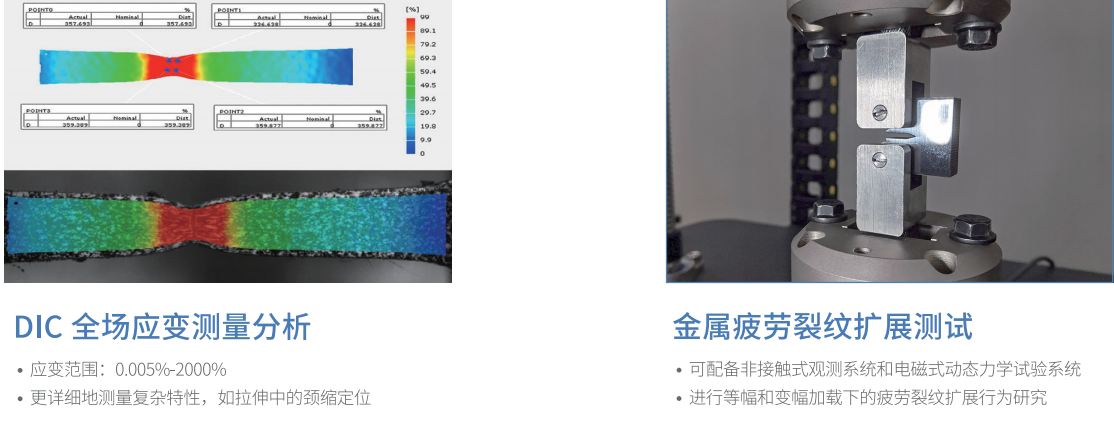

低温DIC(数字图像相关):监测低温下材料表面的应变场分布。
3. 高压/超高压环境下的力学行为表征
研究内容:
高压强度与破坏:静水压(如深海100 MPa)下的压缩屈服、层裂行为(如潜水器耐压壳的屈曲失效)。
动态高压响应:冲击波加载下的Hugoniot弹性极限与相变(如金属在GPa压力下的动态屈服)。
地核/地幔环境模拟:高压高温(如地球内部100 GPa + 2000°C)下矿物的流变行为。
技术手段:
高压三轴试验机:模拟岩石/金属在高压下的多轴应力状态。
霍普金森压杆(SHPB):高应变率(10³ s⁻¹)下的动态压缩测试。
金刚石对顶砧(DAC)+纳米压痕:超高压(>100 GPa)下的微区力学性能测试。
4. 强辐射环境下的力学行为表征
研究内容:
辐照硬化与脆化:中子/离子辐照后材料的屈服强度升高与韧性下降(如核反应堆锆合金包壳)。
辐照蠕变与肿胀:辐照缺陷(空位、位错环)导致的蠕变加速与体积膨胀(如快堆燃料组件)。
辐照疲劳:辐射损伤与循环载荷协同作用下的裂纹扩展(如航天电子器件的辐射疲劳)。
技术手段:
原位辐照-力学测试平台:离子加速器与微力学测试仪联用(如He⁺辐照+纳米压痕)。
热室力学试验机:远程操作辐照后材料的高温拉伸/疲劳测试(如核材料热室设备)。
同步辐射断层扫描:分析辐照损伤引起的微观孔洞与裂纹网络。
5. 腐蚀/化学环境下的力学行为表征
研究内容:
应力腐蚀开裂(SCC):腐蚀介质(如Cl⁻、H₂S)与静载/动载协同下的裂纹扩展(如核电不锈钢管道)。
氢脆与氢致失效:氢原子渗透导致的材料脆化(如高强钢在酸性环境中的氢脆)。
腐蚀疲劳寿命:交变载荷与腐蚀环境耦合下的寿命预测(如海洋平台结构)。
技术手段:
慢应变速率试验机(SSRT):控制低应变速率下的腐蚀-力学耦合测试。
电化学疲劳试验机:同步监测腐蚀电流与循环载荷。
高压釜+力学加载系统:模拟油气井筒的H₂S/CO₂高压腐蚀环境。
6. 微重力/空间环境下的力学行为表征
研究内容:
微重力凝固缺陷:金属/合金在微重力下的孔隙、偏析与力学性能。
流体界面力学:微重力下液滴/气泡的动力学行为(如航天器燃料管理)。
空间碎片超高速撞击:微重力对超高速碰撞碎片云分布的影响。
技术手段:
抛物线飞行/落塔试验:短时微重力环境下的力学测试。
空间站原位力学测试仪:国际空间站(ISS)内的材料压缩-剪切实验装置。
7. 多场耦合环境下的力学行为表征
研究内容:
热-力-电化学耦合:锂离子电池电极在充放电循环中的膨胀-开裂行为。
辐照-热-力耦合:核材料在高温、辐照与应力协同下的失效(如聚变堆第一壁材料)。
高压-腐蚀-力学耦合:深海管线在高压、H₂S腐蚀与交变载荷下的疲劳寿命。
技术手段:
多物理场原位测试系统:SEM/TEM内集成加热、电化学加载与力学测试。
同步辐射多场联用装置:高压/高温/辐照环境下的实时X射线成像与衍射分析。
关键表征参数与分析方法
力学性能参数:
强度(屈服强度、抗拉强度)、韧性(断裂韧性KIC)、蠕变速率、疲劳裂纹扩展速率(da/dN)。
微观结构演化:
原位观测裂纹扩展、位错运动、相变、孔洞/裂纹网络(SEM/TEM/X射线断层扫描)。
多尺度建模:
结合分子动力学(MD)、晶体塑性有限元(CPFEM)建立跨尺度失效模型。
数据驱动分析:
机器学习处理多源数据(力学-环境-微观结构),预测材料寿命与失效阈值。
典型应用案例
航空发动机涡轮叶片:
高温(1200°C)+高频疲劳试验,优化单晶镍基合金的冷却孔设计。
核聚变第一壁材料:
辐照(He⁺离子)+高温(800°C)+力学加载,评估钨基材料的抗辐照剥蚀能力。
深海油气管道:
高压(50 MPa)+H₂S腐蚀+慢应变速率试验,预测管道的应力腐蚀开裂风险。
空间太阳能电池板:
真空+辐射+热循环试验,验证材料在极端空间环境中的力学稳定性。
挑战与未来方向
极端条件的高精度控制:如超高温(>2000°C)与超高压(>100 GPa)的稳定加载。
多场耦合原位表征:同步实现热-力-电-化-辐照等多场加载与实时观测。
跨尺度数据融合:从原子缺陷到宏观失效的多尺度机制关联。
智能化实验平台:AI优化实验参数、机器人辅助高危环境操作(如核辐照环境)。
极端环境模拟实验平台通过多环境耦合加载与原位多尺度观测,全面揭示材料在极端服役条件下的力学行为规律,为航空航天、能源、深海等领域的材料设计与工程应用提供关键数据支撑。未来发展方向聚焦于更高参数极限、更复杂多场耦合以及数据驱动的智能实验体系。
